Бойлер косвенного нагрева своими руками: 4 недостатки
![Бойлер косвенного нагрева можно приобрести в специализированном магазине](https://rfpriz.ru/wp-content/uploads/fly-images/5273/7tr-250x185-c.jpg)
Водонагреватель косвенного нагрева устроен так, что может работать от системы отопления. Чтобы сделать прибор самостоятельно, нужен расчет. Также потребуется старый газовый баллон, который послужит баком системы и медные трубы, выполняющие роль змеевика.
Преимущества и недостатки бака косвенного нагрева
Система не питается электричеством, а работает от отопительной системы. При правильной конструкции водонагреватель имеет высокую производительность при минимальных затратах. К плюсам также относят долговечности прибора за счет изолирования устройства от проточной воды. При этом в боке всегда имеется горячая вода, достаточно просто открыть кран. Бойлер может работать от котла или центрального отопления, источники можно менять.
Минусы косвенной системы:
- Переоборудования системы требует финансовых вложений;
- Прибор косвенного нагрева стоит дороже, чем газовый или электробойлер;
- Первый нагрев может занять несколько часов, от чего может страдать отопительная система;
- При больших объемах системы конструкция занимает много места.
При покупке бойлера для начала обращают внимание на его размеры. Дальше учитывают материал изготовления внутреннего бака. Именно он определяется качественности и долговечности прибора. Лучше всего, когда внутренние стенки сделаны из нержавейки.
Как работает бойлер косвенного нагрева
Бойлер косвенного нагрева монтируют рядом с котлом и подключают параллельно основной разводки и приборы отопления. Такое подключение обеспечивает прибор достаточным количеством теплоносителя для нагрева воды. При этом уменьшаются расходы на разброс температуры при включении водонагревателя.
Схема косвенного оборудования:
- Корпус;
- Емкость из стали с теплоизоляцией;
- Теплоизоляция;
- Труба для циркуляции воды;
- Отверстия для проведения чистки и проверки;
- Теплообменник из меди;
- Термометр.
Как подключить бойлер косвенного нагрева читайте в статье: https://rfpriz.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/podklyuchenie-bojlera-kosvennogo-nagreva
При снижении температуры в емкости подается сигнал на запуск циркуляционного насоса. Теплоноситель проходит через змеевик и делится теплом с холодной жидкостью. После нагрева воды, теплоноситель уходит назад. Важно хорошо изолировать внешний корпус. Тогда теплопотери через стенки будут незначительными.
Если открыть кран на смесителе, холодная вода начинает разбавлять горячую. Температура в системе падает, и цикл нагрева повторяется.
Система предусматривает монтаж обратного клапана на подаче холодной водопроводной жидкости. Он не позволяет ей стекаться при отключении подачи. Нагретая вода расширяется. Если расходный клапан закрыт, поступлению холодной жидкости препятствует обратный клапан, то давление в системе нарастает. Чтобы данные показатели находились в границах нормы, между баком и обратным клапаном монтируют предохранительный рычаг. Он отводит часть воды в канализацию.
Элементы конструкции бойлера
Бойлер косвенного нагрева предоставляет собой большой термос. В баке находится нагревательный элемент – ТЭН. Кроме этого конструкция включает ряд других важных деталей.
Устройство водонагревателя:
- Внешний корпус с деталями закрепления;
- Бак;
- Теплоизоляция;
- Термостат или датчик термоэлектрики;
- Группа безопасности;
- Отводы воздуха;
- ТЭН;
- Магниевый анод;
- Входные и выходные трубы.
При поломке ТЭН можно заменить. Подробнее об этом: https://rfpriz.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/zamena-tena
Некоторые элементы включают контур рециркуляции. В комбинированных моделях оборудован трубчатый электронагреватель с обвязкой. Ценовая политика бойлеров может отличаться. Многое зависит от материала изготовления, способа, конструкции и дополнительных функций.
Для внешнего корпуса использую стальной лист или прочный пластик. Если бойлер устанавливается на полу, то конструкция предусматривает специальные ножки. Чтобы зафиксировать прибор на стене, потребуются кронштейны. Пространство между баком и корпусом заполняется полиуретановой пеной, которая выполняет роль утеплителя. Внешний корпус оборудован термометром для контроля нагрева воды.
Внутренний бак должен быть устойчив к воздействию коррозии. С этой задачей отлично справляется нержавеющая сталь, но это дорогостоящий материал. Множество плюсов имеет конструкция с антикоррозийным стеклофарфоровым покрытием.
При использовании для внутреннего бака покрытие эмалью, прибор долго не прослужит.
Теплообменник имеет вид змеевика, который выполненный из стали или латуни. Теплообменник может быть расположен по всему контуру бака или только внизу. Некоторые бойлеры оборудованы сразу двумя змеевиками. Один подсоединяется к котлу, а второй – к насосу или коллектору.
Магниевый анод защищает внутренние элементы бойлера. Работает устройство на замещении электронов, которые участвуют в ионном обмене. Так прекращается процесс корродирования и детали прослужат дольше. Но сам анод нуждается в периодичной замене.
Трубы ввода и вывода воды находятся снизу и сверху соответственно, чтобы жидкость не смешивалась. Горизонтальные системы могут иметь подключение труб справа или слева. Группа безопасности включает предохранительный клапан, тепловое реле и термостат.
Чертежи и расчет бойлера косвенного нагрева своими руками
Изготовления прибора своими руками происходит, опираясь на составленные чертежи. Также придется провести определенные расчеты системы. Но сначала придется определиться с параметрами конструкции.
Необходимые характеристики бойлера для работы:
- Расход воды и размеры накопительного бака;
- Положение змеевика и его размеры;
- Дополнительные элементы конструкции – термостат, нагревательная деталь.
Эти данные помогут определиться с устройством бойлера. Учитывая их создается чертеж будущей конструкции. Также подбирается оптимальная емкость для бака и материал для сооружения бойлера.
Объем бака определяют путем расчета ежедневного расхода воды. Считается, что на каждого члена семьи, тратится 50-80 л воды на день. Этого количества будет достаточно для банных процедур, стирки, мытья посуды.
Для среднестатистической семьи в 3-4 человека необходимо иметь бойлер объемом бака 200 л.
Если горячая жидкость используется исключительно для хозяйственных нужд, то потребуется водонагреватель меньшего размера. Достаточно будет бойлера на 50-70 л. Не нужно приобретать больший бак без необходимости. На нагрев воды тратится драгоценное тепло, а это увеличивает стоимость эксплуатации прибора.
Советы по эксплуатации бойлера читайте в материале: https://rfpriz.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/kak-vklyuchit-bojler
Корпус бойлера из газового баллона своими руками
Корпус изделия выполняется из стали. Стенки могут быть тонкими, так как температура воды не должна превышать 70 градусов. Самодельный бойлер может изготавливаться из газового баллона или пластиковой бочки. Для очистки бака потребуется с одного торца наварить большой фланец. Но это не обязательное условие.
Необходимые отверстия в корпусе:
- Подключения отопления;
- Подачи горячей воды;
- Циркуляции горячей воды;
- Подачи водопроводной жидкости;
- ТЭНа и магниевого анода;
- Температурных датчиков.
Теплообменник может находиться снизу или по всей поверхности внутренней конструкции. Отвод горячей воды размещается сверху, а немного ниже встречается труба для циркуляции. Подача холодной воды выполняется снизу. Нагревательный элемент всегда должен быть в воде, поэтому его монтируют в нижней части. Температурные датчики занимают место посередине конструкции.
Магниевый анод защищает элементы от коррозии. Его установка необходимо, даже, когда не планируется монтаж ТЭНа.
К отверстиям, которые работают с водой и датчикам приваривается металлическая труба. Диаметр всех патрубков должен быть одинаковым. Под анод предусматривается большая трубка, на нее монтируется крышка, болт и анод.
Теплообменник крепится сгоном или гайками. Первый вариант считается более надежным. Монтировать слив необязательно. Для этих целей можно использовать тройник, который монтируется на подаче жидкости.
Змеевик для бойлера своими руками
Для теплообменника используют медную или латунную трубку. Диаметр патрубка может составлять от 8 до 20 мм. При этом делают расчет погонажа трубы, чтобы мощности было достаточно для нагрева бака.
Данные для расчета:
- Диаметр (параметр берут в метрах);
- Температура жидкости в системе отопления;
- Температурные показатели водопроводной воды.
Чтобы определить длину теплообменника используют специальную формулу. При этом тепловую мощность разделяют на число Пи, затем умножают на диаметр и на разницу температур отопления и водопровода. Полученные данные лучше округлить и взять трубу с запасом.

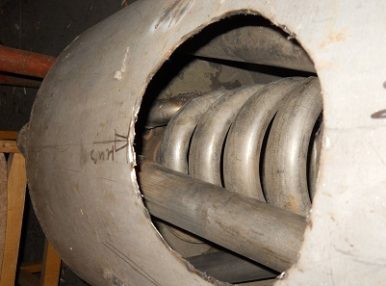

Чтобы придать теплообменнику спиральной формы, трубу накручивают на болванку. Диаметр змеевика должен соответствовать диаметру бака. Между спиралями предусматривается небольшое расстояние. Конец змеевика оборудуется фитингами. Перед свариванием системы проверяют ее работоспособность.
Бойлер косвенного нагрева своими руками (видео)
Сделать бойлер самому вполне реально, так как принцип работы косвенного водонагревателя достаточно простой. Для работы потребуется металлическая бочка, медные трубы и некоторые элементы системы. Изготовление включает оборудование внешнего корпуса, змеевика и подключение труб.
