Установка насосной станции для колодца: 2 места монтажа

Облегчить подачу воды из колодца можно при помощи насосной станции Облегчить подачу воды из колодца можно при помощи насосной станции

Обустройство насосной станции является ключевым этапом при установке личного водоснабжения. Именно поэтому важно соблюдать все правила и рекомендации по монтажу оборудования. Любая незначительная ошибка может испортить весь результат по устройству колодца.

Основы обустройства насосной станции в колодце

Для выкачки воды с колодцев и неглубоких станций используют погружные насосы или специальные насосные станции. Более надежным и качественным оборудованием считается второй вариант. В комплект станций входит разное оборудование, которое в комплексе гарантирует стабильную работу системы.

Составляющие насосной станции:

  • Насос;
  • Гидроаккумулирующая емкость;
  • Реле давления;
  • Манометр.

Обустройство насосной станции в колодце вполне можно произвести самостоятельно, если предварительно изучить инструкцию

Насос чаще всего выбирают центробежного типа. Он выполняется функцию подъема и транспортировки воды. Гидроаккумулирующая емкость – это бак, разделенный на несколько отделений. Это обеспечивает плавную работу конструкции. При этом автоматика запускается реже. Аккумулятор способствует смягчению гидроударов.

Центробежный насос можно установить в комплексе с погружной помпой. Это актуально при транспортировке воды на верхние этажи.

Реле давления реагирует на изменения в системе. После снижения давления в трубах и гидроаккумуляторе, реле запускает работу помпы, и жидкость поступает в трубопровод с колодца. Манометр регистрирует все изменения.

Для транспортировки жидкости из скважины применяется система водозабора. Она включает заборный шланг с обратным клапаном. На выходе устанавливается центральный трубопровод. Он соединяет насосную станцию с домом.

Пять критериев, которые помогут принять правильное решение в выборе насосной станции. Подробности на следующей странице: https://rfpriz.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasosnaya-stantsiya

Подключение гидрофора: определение места установки

Для начала необходимо определить место установки насосной конструкции. Всего существует 2 варианта размещения устройства. Каждое имеет свои особенности, преимущества и недостатки.

Насосную станцию можно разместить как наземным, так и подземным способом

Варианты размещения насосной станции:

  1. Наземный способ установки – подсобное помещение. Это может быть отдельная постройка, сарай, подвал, вагон.
  2. Подземный вариант монтажа – кессон. Он представляет собой специальный защитный колодец, который находится над оголовком источника.

При монтаже системы в подсобке, размещение происходит над оголовком колодца или удаленно от него. Поэтому лучше всего обустроить пристройку или установить насос в подвале дома. Так или иначе, в месте обустройства должно быть тепло, а также потребуется обустроить гидроизоляцию.

Подсобку необходимо хорошо утеплить. В противном случае жидкость в аккумуляторе замерзнет и разорвет стенки емкости.

При обустройстве станции в кессоне, устройство размещается в заглублении, ниже уровня промерзания почвы. Это упрощает вопрос отопления, оно здесь не понадобится. Но из-за повышенной влажности придется смонтировать надежную гидроизоляцию. Но ремонтные работы в небольшой камере достаточно трудоемкие. Да и оборудование в земле быстрее будет подвержено коррозии. Поэтому лучше выбрать наземный способ установки.

Рекомендации по выбору гидроаккумулятора вы можете прочитать в нашей статье: https://rfpriz.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/ustanovka-gidroakkumulyatora-dlya-sistem-vodosnabzheniya-svoimi-rukami

Схема подключения насосной станции к колодцу: монтаж трубопровода

Обычно колодец находится вблизи от дома. Для оптимальной работы системы водоснабжения следует организовать беспрепятственное поступление жидкости от скважины до точки потребления. Именно поэтому следует правильно смонтировать водопровод.

Для утепления труб можно применить минеральную вату. Это бюджетный вариант, который абсолютно безопасный для экологии.

Следует учесть, что в зимнее время трубы могут замерзнуть. С этой целью монтаж проводят ниже уровня промерзания земли. Также можно выполнить утепление трубопровода.

Многие специалисты рекомендуют дополнительно изучить схему подключения насосной станции, перед тем как приступать к монтажу

Схема подключения трубопровода:

  1. Сначала потребуется вырыть траншеи. При этом делают небольшой уклон в сторону источника водозабора.
  2. В стенках и основании траншеи выполняют отверстия на нужной глубине.
  3. В стенках колодца потребуется сделать площадку для монтажа оборудования.
  4. Следующий шаг – укладка труб.

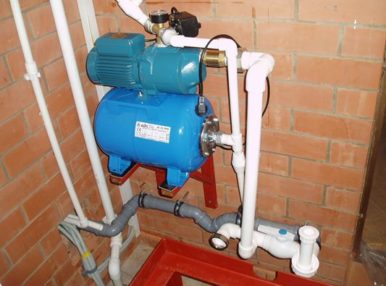

  5. Насосная станция оборудована ножками-подставками. Их фиксируют на площадке с помощью анкерных болтов. Это делается, чтобы оборудование не утонуло под действием постоянных вибраций.
  6. Дальше происходить подключение трубопровода к оборудованию на площадке.

При обустройстве трубопровода проблемой может стать высокий уровень залегания грунтовых вод. Тогда выполняют установку труб выше данного уровня. При этом важно утеплить патрубки.

Для регулирования процесса подачи воды необходимо установить реле давления. Как это сделать правильно вы узнаете, прочитав наш материал: https://rfpriz.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/rele-davleniya-vody-dlya-nasosa

Правила подключения насосной станции к колодцу

После установки трубопровода переходят к оборудованию водозаборной трубы. Внешняя сторона устройства оборудуется металлической сеткой. Это своеобразный фильтр грубой очистки воды. Сетка также выполняет защитную функцию оборудования при поломках.

Монтируя насосную станцию к колодцу, следует учитывать правила подключения

Также потребуется подсоединить обратный клапан. Этот элемент гарантирует правильное заполнение трубы водой. Иначе патрубок будет пустовать, и насос не сможет выполнить свои функции. Подсоединения обратного клапана происходит с обратной стороны с помощью муфты.

Последовательность подключения гидрофора:

  1. После закрепления оборудования, конец патрубка с обратным клапаном необходимо опустить в колодец.
  2. Дальше нужно подключить водозаборный шланг к насосу. В этих целях применяют муфту с наружной резьбой. Обратная сторона шланга также оборудуется обратным клапаном.
  3. Затем подключают насос к водопроводу.

После выполнения всех последовательных процессов, необходимо проверить работу гидрофора. Проверка включает заполнения водой насоса, гидроаккумулятора и труб. Для этого предусмотрено специальное отверстие.

Все соединения следует загерметизировать. Для этого швы хорошо уплотняются с помощью льняной обмотки и уплотнительной пасты.

Дальше следует запустить двигатель. Жидкость начнет заполнять систему до набора необходимого давления. После этого система выключится. При необходимости реле нуждается в регулировке для работы при оптимальном давлении.

Подключение насосной станции к колодцу (видео)

Установка насосной станции доступная процедура для каждого. Работа требует особого внимания, но все этапы можно выполнить самостоятельно с соблюдением всех правил и рекомендаций. При правильном монтаже системы, оборудование прослужит долго и исправно.
